智慧金融
一體化“微”機房

一體化“微”機房

一、 系統概述

HiRack(Hik integrated Rack)一體化微型機房是??低曂瞥龅囊豢钺槍鹑跔I業網點中小型機房一體化集成建設的全新系列產品。該產品立足于解決傳統機房建設投資大、建設周期長、運行維護難、后期擴容復雜等缺點,提供投資小、建設周期短、維護管理智能化、部署快速、一站式安裝等高度集成化解決方案??蓮V泛應用于金融行業中營業網點、分行數據中心、辦公大樓監控中心等小型數據機房,滿足大多數機房及數據中心設計建設的需求,實現“降本增效”目的。為響應國家節能減排規劃,建設綠色環保機房已經成為業界共識,HiRack系列產品通過科學化設計、系統化布局,集供配電、UPS、蓄電池、監控、空調等模塊于一體,提供高能效管理解決方案。一體化微型機房內冷熱風道密閉隔離,與外部環境相互獨立,互不影響,形成一個小型的密閉機房,大幅降低機房用電成本。

二、系統組成

一體化微型機房由機柜、配電模塊、UPS、電池、空調、監控等系統組成,其中空調系統為底座式精密空調,可根據客戶需求選配。電池容量可根據客戶需要的后備時間配置,后備時間越長,電池容量越大,電池體積也就越大,會占用預留給客戶的設備可用空間。對于大容量電池的解決方案是建議增加一個機柜作為電池柜。

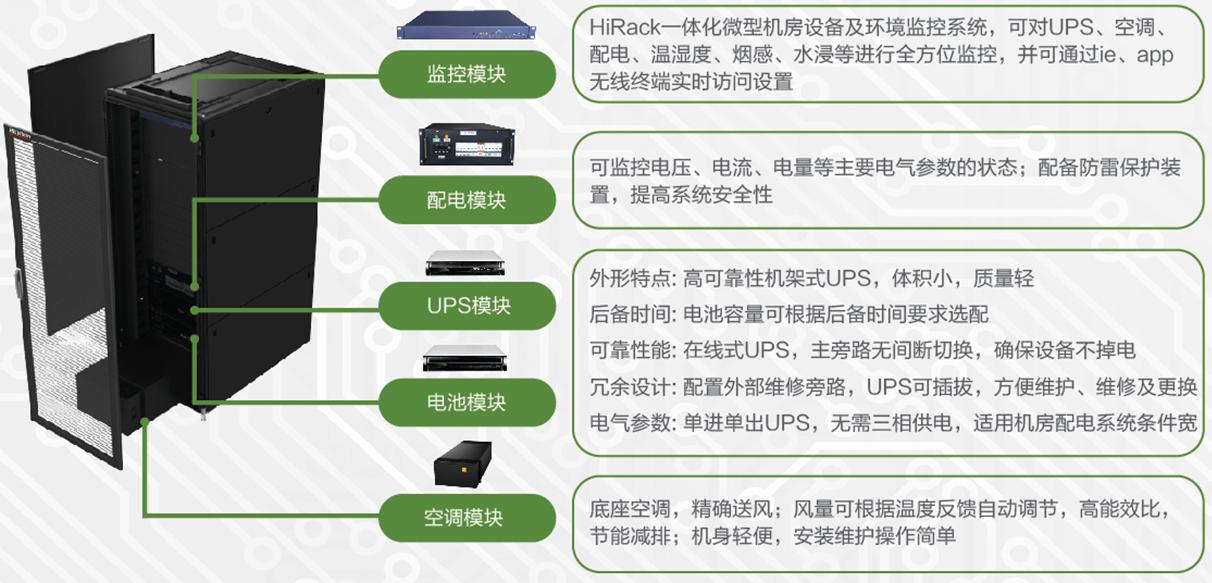

機柜整體架構圖

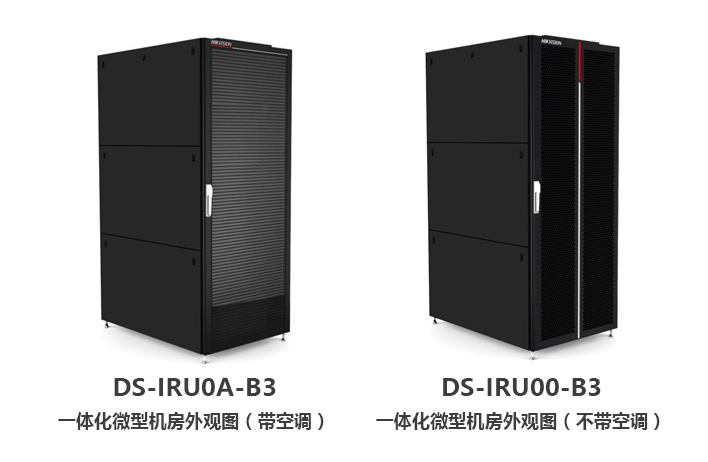

1.機柜

一體化微型機房系列產品分帶空調系統和不帶空調系統兩種,尺寸相同,均為800mm*1200mm*2050mm,但外觀有一定區別。帶空調系統為內封閉式冷熱風道隔離設計,前門為鋼化玻璃單門,后門為雙開鈑金門;不帶空調系統需要靠機房空調散熱,所以前門為單開網孔門,后門是雙開網孔門。


1)19 英寸機柜,承重達1500kg;

2)高強度A級優質碳素冷軋鋼板,厚度1.2mm~2.0mm;

3)機柜密封設計,前門可采用單開門(貼有保溫棉的鈑金門或6mm鋼化玻璃門),后門采用自動彈開的雙開鈑金門;

4)機柜的前門、及側板均可鎖定,用提供的專用鑰匙打開;

5)機柜安裝氣流遏制配件,將機柜正面和背面隔離為冷/熱通道,保證全部冷空氣用于冷卻IT設備;

6)機柜后部可安裝豎裝的交流PDU;

7)機柜前部和后部提供2 個弱電線槽,機柜內部前后左右上下均有走線輔件,可方便走線;

8)機柜的垂直安裝立柱上標示有“U”的準確位置;

9)機柜前門提供機械鎖,后門提供電磁鎖和彈開器,緊急情況下,后門自動彈開,保證散熱要求;

10)機柜安裝門磁,監控門開關狀態;

11)機柜可快速并柜,實現2、3連柜的安裝方式;

12)機柜前部安裝有LED 運行狀態指示燈,顯示機柜數據中心的運行狀態。

煙感告警信號時,排風天窗自動打開,允許外部消防氣體進入到機柜內部完成滅火功能。另外當市電中斷或空調發生故障時,自重力式排風天窗和后門自動打開,將熱空氣排出機柜,確保了機柜設備安全;

13)機柜可快速并柜,每個機柜安裝有4個腳輪,可通過腳輪方便移動,通過地腳對機柜進行固定,地腳均可實現高低調節。

注釋:以上產品特性主要為帶空調型號。

2. 配電系統

一體化微型機房配電系統由輸入配電柜、UPS輸出配電柜和PDU三部分組成。其中輸入配電柜和輸出配電柜集成到一個配電柜。

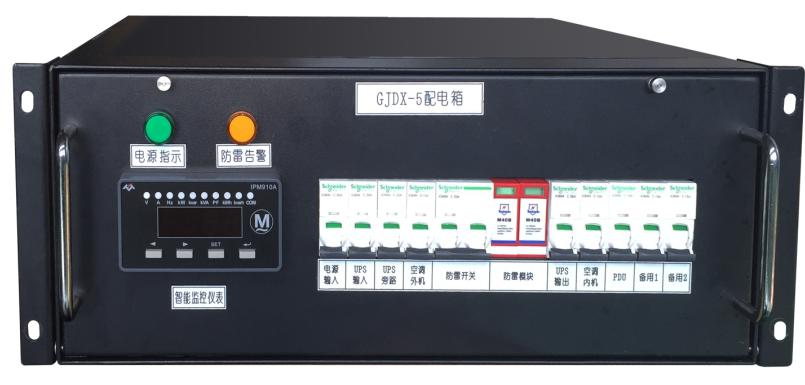

1) 配電箱

配電箱采用智能機架式配電,集中管理整個系統供配電,C級防雷,一路市電輸入,支持總輸入功率5kW/10kW/15kW(單柜/并柜/三聯柜)。標準配電箱高4U,機架式安裝,配備RS485 通訊接口,可將采集到的參數傳送到機房監控系統,機房管理人員能實時監測設備狀態。一體化微型機房配電箱系統可實現市電輸入配電、UPS 配電、PDU 配電及空調的配電功能。

配電系統示意圖

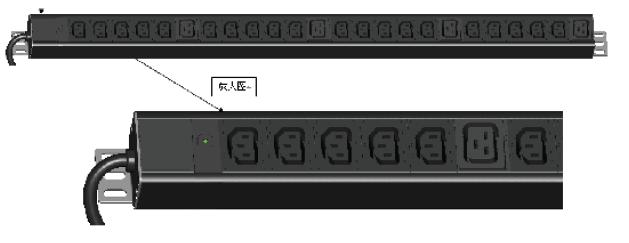

2) PDU

PDU(Power Distribution Unit,電源分配單元)安裝在服務器機柜內,可為IT 負載進行供電。

配電系統示意圖


3.空調系統

一體化微型機房制冷系統采用底座式精密空調制冷,機組采用分體式結構,由室內機和室外機組成,空調室內機采用機架式安裝,安裝在機柜底部,室外機同普通精密空調相同安裝到室外。

室內機

一體化微型機房空調室內機采用機架式安裝,安裝在機柜底部,主要由換熱器、熱力膨脹閥、離心風機、過濾網和冷凝水泵等部件組成。

換熱器:高散熱效率的翅片管式換熱器,換熱效率大幅提升;

熱力膨脹閥:環境適應性寬,調節精度高,控溫準確,可靠性高、壽命長;

EC離心風機:采用高端品牌EC 離心式后傾風機,可靠性高,壽命長。高效EC 風機比普通風機節能超過40%。風機采用直驅傳動方式,相比皮帶驅動方式提高傳動效率,減少皮帶更換、日常檢查等維護工作。直驅調速適應范圍廣,與皮帶驅動調速相比,風機無需匹配傳動比;

空氣過濾器:標配初效等級過濾網,滿足客戶數據機房清潔度要求;

低溫組件(選配):選配低溫組件器件時,機柜式空調系統可在室外環境至少到-40℃,保證系統可靠的制冷運行。

室外機

底座式精密空調室外機主要由接線盒、換熱器、壓縮機、軸流風機和風機調速單元等組成:

換熱器:高散熱效率的翅片管式換熱器,波紋片,清洗維護方便;

壓縮機:采用高能效壓縮機,具有噪音低、振動小、可靠性高等特點;

軸流風機:高性能軸流電機,適用電壓范圍廣、可靠性高、噪音低;

風機調速單元:標配無級調速轉速控制器,保證風機在合適的轉速下運轉,降低風機能耗,并可保證機組在-20℃室外溫度下仍正常制冷。

4. UPS系統

一體化微型機房系列產品采用的是山特機CASTLE系列UPS,此系列UPS 為在線式架構,正弦波輸出。使用此系列UPS可以解決如斷電、市電高壓、市電低壓、電壓瞬間跌落、減幅振蕩、高壓脈沖、電壓波動、浪涌電壓、諧波失真、雜波干擾、頻率波動等電源問題。

采用與UPS外形相同的機架式電池包,單個電池包重量為28kg,電池包尺寸為87mm×438mm×420mm(高×寬×深)。3KVA系統備電時間如下,當用戶要求備電時間大于30min 時,建議采用外置電池柜方式。

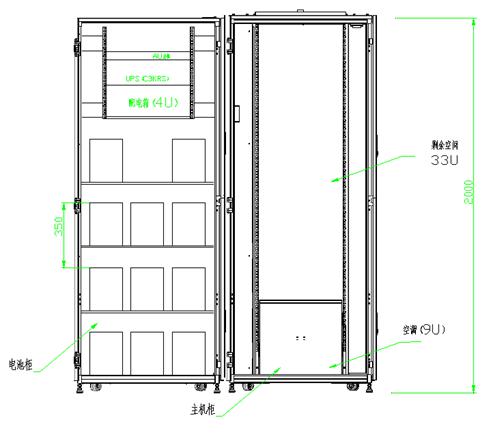

當要求超長后備時間,例如1小時,2小時等,如果主機柜內部空間不夠,此時我們會配套一個外形跟主機柜類似的電池柜,它主要作用是放置后備電池,此電池柜前后側門各方面技術參數參數與主體機柜無異,保持外觀一致性,整潔美觀,只是機柜內部不需要有冷熱封閉功能,不需要有監控門及其天窗狀態等。

UPS系統示意圖

4.監控系統

DS-IUB 是集軟硬件為一體的數據中心實時監控采集單元,是??低曖槍σ惑w化微型機房開發的數據采集系統。采用嵌入式Linux系統,無需各類轉換設備即可實現現場監控、數據采集/存儲、協地聲議轉換、本光報警等功能。區分傳統的串口服務器透傳方式,系統簡潔,維護便捷。

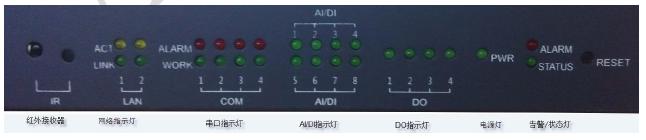

監控系統前面板示意圖


監控系統后面板示意圖
